產品展示 >> 半導體保護熔斷器/鉤叉系列 >> 1250V aR

　　額定電壓等級為：1250V AC，額定電流160A-1400A。 1、2、3三種規格尺寸。本系列產品采用95瓷管，99.999%的純銀熔體，獨特的石英砂固化工藝，接觸面鍍銀處理。配有輔助觸點（一常開一常閉）。
　　可用于保護二極管、晶閘管、可控硅整流器、GTO、IGBT、變頻器、軟起動器等半導體器件和設備。
　　主要應用于直流電機傳動、中頻電源、電化學、不間斷電源、整流橋內部的短路保護。

技術參數

Size 代號	Catalog Number Kaiert公司訂貨號	Current rating 額定電流（A）	I²t(×103A²S)
Size 代號	Catalog Number Kaiert公司訂貨號	Current rating 額定電流（A）	Pre-arc（弧前）	Clearing（熔斷）
1	KSZ1-160A/1250V AC	160	2.6	21
	KSZ1-200A/1250V AC	200	4.7	38
	KSZ1-250A/1250V AC	250	8.9	71
	KSZ1-315A/1250V AC	315	16	130
	KSZ1-350A/1250V AC	350	22	180
	KSZ1-400A/1250V AC	400	38	310
	KSZ1-450A/1250V AC	450	47	380
	KSZ1-500A/1250V AC	500	68	440
	KSZ1-550A/1250V AC	550	84	540
	KSZ1-630A/1250V AC	630	125	810
2	KSZ2-280A/1250V AC	280	10	84
	KSZ2-315A/1250V AC	315	15	122
	KSZ2-350A/1250V AC	350	21	170
	KSZ2-400A/1250V AC	400	32.5	270
	KSZ2-450A/1250V AC	450	44	360
	KSZ2-500A/1250V AC	500	57	460
	KSZ2-550A/1250V AC	550	68	550
	KSZ2-630A/1250V AC	630	105	850
	KSZ2-700A/1250V AC	700	145	910
	KSZ2-800A/1250V AC	800	215	1400
	KSZ2-900A/1250V AC	900	312	1800
	KSZ2-1000A/1250V AC	1000	--	--
3	KSZ3-315A/1250V AC	315	12	95
	KSZ3-350A/1250V AC	350	17	140
	KSZ3-400A/1250V AC	400	25	200
	KSZ3-450A/1250V AC	450	35.5	290
	KSZ3-500A/1250V AC	500	44	360
	KSZ3-550A/1250V AC	550	57	460
	KSZ3-630A/1250V AC	630	84	680
	KSZ3-700A/1250V AC	700	110	900
	KSZ3-800A/1250V AC	800	190	1530
	KSZ3-900A/1250V AC	900	250	1870
	KSZ3-1000A/1250V AC	1000	370	2130
	KSZ3-1100A/1250V AC	1100	445	2470
	KSZ3-1250A/1250V AC	1250	585	3050
	KSZ3-1400A/1250V AC	1400	755	3700

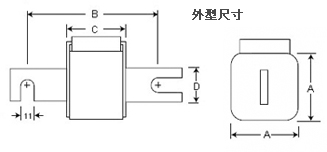

Size型號	Dimension 尺寸（熔斷器總長140）
DIN 110	A	B	C	D
1	53	110	65	25
2	60	110	65	25
3	75	110	65	30
注：用戶定貨時需注明DIN110，表示安裝尺寸為110mm。

熔斷器對照互換表

Size	額定電流	KSZ1可替代如下型號
Size	A	BUSSMANN	FERRAZ	SIBA
1	125			20 715 32
	160	170M4138	12,5 URD 71 D11A0160
	200	170M4139	12,5 URD 71 D11A0200
	250	170M4140	12,5 URD 71 D11A0250
	315	170M4141	12,5 URD 71 D11A0315
	350	170M4142	12,5 URD 71 D11A0350
	400	170M4143	12,5 URD 71 D11A0400
	450	170M4144	12,5 URD 71 D11A0450
	500	170M4145	11 URD 71 D11A0500
	550	170M4146	11 URD 71 D11A0550
	630	170M4147	10 URD 71 D11A0630
Size	額定電流	KSZ2可替代如下型號
Size	A	BUSSMANN	FERRAZ	SIBA
2	280	170M5139	12,5 URD 72 D11A0280	20 725 32
	315	170M5140	12,5 URD 72 D11A0315
	350	170M5141	12,5 URD 72 D11A0350
	400	170M5142	12,5 URD 72 D11A0400
	450	170M5143	12,5 URD 72 D11A0450
	500	170M5144	12,5 URD 72 D11A0500
	550	170M5145	12,5 URD 72 D11A0550
	630	170M5146	11 URD 72 D11A0630
	700	170M5147	10 URD 72 D11A0700
	800	170M5148	10 URD 72 D11A0800
	900	170M5149	10 URD 72 D11A0900
Size	額定電流	KSZ2可替代如下型號
Size	A	BUSSMANN	FERRAZ	SIBA
3	315	170M6138	12,5 URD 73 D11A 0315	20 735 32
	350	170M6139	12,5 URD 73 D11A 0350
	400	170M6140	12,5 URD 73 D11A 0400
	450	170M6141	12,5 URD 73 D11A 0450
	500	170M6142	12,5 URD 73 D11A 0500
	550	170M6143	12,5 URD 73 D11A 0550
	630	170M6144	12,5 URD 73 D11A 0630
	700	170M6145	12 URD 73 D11A 0700
	800	170M6146	11 URD 73 D11A 0800
	900	170M6147	10 URD 73 D11A 0900
	1000	170M6148	9 URD 73 D11A 1000
	1100	170M6149	9 URD 73 D11A 1100
	1250	170M6150
	1400	170M6151
