產品展示 >> 變壓器保護 >> XRNTJ-3KV/7.2KV

　　Ratings 等級: Volts 電壓: 3/7.2KV AC ; Amps 電流: 6.3~500A . Breaking Capacity 分?jǐn)嗄芰? 50kA - 63kA.
　　 產品可與負荷開關、真空接觸器等配套使用，廣泛應用于電力變壓器及其它電力設備的過載或短路保護。
技術參數
尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=192 mm AC 3/7.2 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分?jǐn)嗄芰?BR> Rated breaking Current 最小分?jǐn)嗄芰?BR> Mininum Rated   breaking Current 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ1-3/7.2

6.3A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

22A

 10W 210 360
XRNTJ1-3/7.2

10A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

34A

 17W 350 560
XRNTJ1-3/7.2

16A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

56A

 17W 1100 2000
XRNTJ1-3/7.2

20A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

70A

 13W 2900 4800
XRNTJ1-3/7.2

25A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

90A

 16W 4900 7500
XRNTJ1-3/7.2

31.5A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

110A

 21W 6600 12000
XRNTJ1-3/7.2

40A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

140A

 27W 12000 19000
XRNTJ1-3/7.2

50A

30 002 13

SDHFJ-3/7.2

Φ53

63KA

170A

 30W 20000 33000
XRNTJ1-3/7.2

63A

30 010 13

SDHFJ-3/7.2

Φ67

63KA

210A

 38W 40000 66000
XRNTJ1-3/7.2

80A

30 010 13

SDHFJ-3/7.2

Φ67

63KA

280A

 47W 78000 140000
XRNTJ1-3/7.2

100A

30 010 13

SDHFJ-3/7.2

Φ67

63KA

320A

 64W 130000 210000
XRNTJ1-3/7.2

125A

30 010 13

SDHFJ-3/7.2

Φ67

63KA

390A

 98W 180000 390000
XRNTJ1-3/7.2

160A

30 018 13

SDHFJ-3/7.2

Φ85

63KA

600A

 124W 330000 170000
XRNTJ1-3/7.2

200A

30 018 13

SDHFJ-3/7.2

Φ85

63KA

800A

 146W 480000 704000
XRNTJ1-3/7.2

250A

30 018 13

SDHFJ-3/7.2

Φ85

63KA

1000A

 210W 750000 1101000

尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=292 mm AC 3/7.2 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分?jǐn)嗄芰?BR> Rated breaking Current 最小分?jǐn)嗄芰?BR> Mininum Rated   breaking Current 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ2-3/7.2

6.3A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

22A

 10W 210 360
XRNTJ2-3/7.2

10A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

34A

 17W 350 560
XRNTJ2-3/7.2

16A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

56A

 17W 1100 2000
XRNTJ2-3/7.2

20A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

70A

 13W 2900 4800
XRNTJ2-3/7.2

25A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

90A

 16W 4900 7500
XRNTJ2-3/7.2

31.5A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

110A

 21W 6600 12000
XRNTJ2-3/7.2

40A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

140A

 27W 12000 19000
XRNTJ2-3/7.2

50A

30 098 13

SDLDJ-3/7.2

Φ53

63KA

170A

 30W 20000 33000
XRNTJ2-3/7.2

63A

30 099 13

SDLEJ-3/7.2

Φ67

63KA

210A

 38W 40000 66000
XRNTJ2-3/7.2

80A

30 099 13

SDLEJ-3/7.2

Φ67

63KA

280A

 47W 78000 140000
XRNTJ2-3/7.2

100A

30 099 13

SDLEJ-3/7.2

Φ67

63KA

320A

 64W 130000 210000
XRNTJ2-3/7.2

125A

30 099 13

SDLEJ-3/7.2

Φ67

63KA

390A

 98W 180000 390000
XRNTJ2-3/7.2

160A

30 100 13

SDLFJ-3/7.2

Φ85

63KA

600A

 103W 330000 170000
XRNTJ2-3/7.2

200A

30 100 13

SDLFJ-3/7.2

Φ85

50KA

800A

 134W 480000 704000
XRNTJ2-3/7.2

250A

30 100 13

SDLFJ-3/7.2

Φ85

50KA

1000A

 191W 750000 1101000
XRNTJ2-3/7.2 315A 30 100 13 SDLFJ-3/7.2 Φ85 50KA 1260A 281W 1066000 1616000
XRNTJ2-3/7.2 355A 30 100 13 SDLFJ-3/7.2 Φ85 50KA 1420A 336W 1420000 2225000

尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=442 mm AC 3/7.2 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分?jǐn)嗄芰?BR> Rated breaking Current 最小分?jǐn)嗄芰?BR> Mininum Rated   breaking Current 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ3-3/7.2

100A

30 109 13

SDLEJ-3/7.2

Φ67

63KA

320A

 64W 130000 210000
XRNTJ3-3/7.2

125A

30 109 13

SDLEJ-3/7.2

Φ67

63KA

390A

 98W 180000 390000
XRNTJ3-3/7.2

160A

30 110 14

SDLFJ-3/7.2

Φ85

63KA

600A

 85W 330000 570000
XRNTJ3-3/7.2

200A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

800A

 155W 480000 704000
XRNTJ3-3/7.2

250A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

1000A

 233W 750000 1101000
XRNTJ3-3/7.2

315A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

1260A

 281W 1066000 1616000
XRNTJ3-3/7.2

355A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

1420A

 320W 1420000 2225000
XRNTJ3-3/7.2

400A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

1600A

 347W 1900000 2528000
XRNTJ3-3/7.2

500A

30 110 14

SDLFJ-3/7.2

Φ85

50KA

2000A

 430W 3162000 4500000

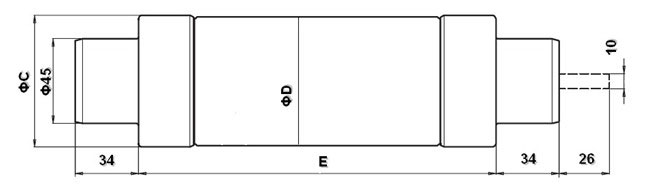

Dimensions 安裝尺寸 (mm):

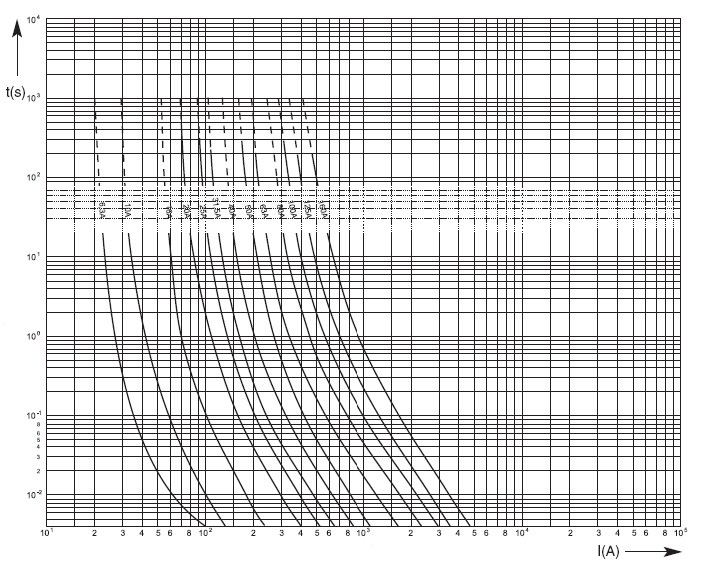

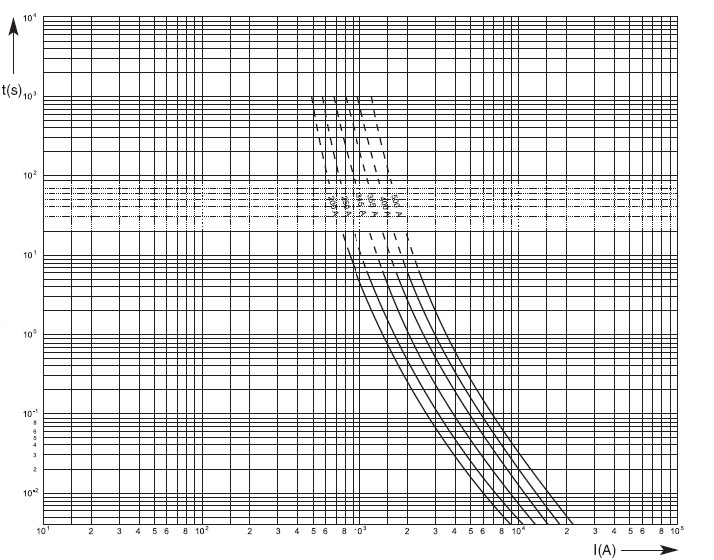

Time Current Characteristics 時間---電流特性曲線:

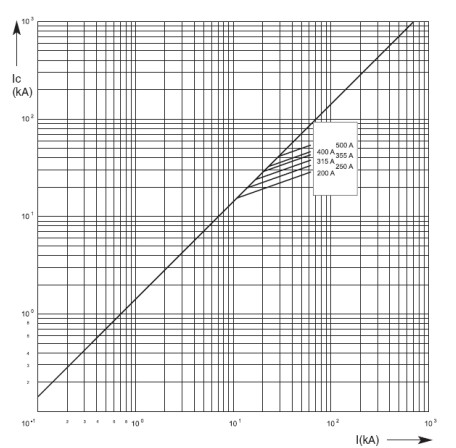

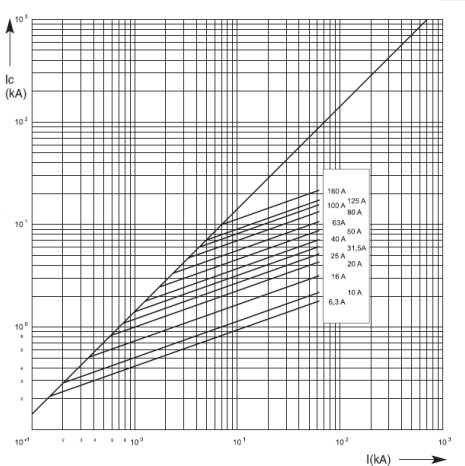

CUT OFF Current Diagram截斷電流特性曲線：
