產品展示 >> 互感器保護 >> XRNPB-20KV/36/KV40.5KV

　　Ratings 等級: Volts 電壓: 20/36/40.5KV AC ; Amps 電流: 0.2~3.15A .Breaking Capacity 分?jǐn)嗄芰? 50kA - 63kA.
　　產品可作為電壓互感器的過載或短路保護。

技術參數

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
L=440 mm	AC 20/36 kV	后備保護Back up	IEC60282-1、IEC60644

額定電流 Rated Current	開爾泰型號 Kaiert Type	SIBA Type	尺寸Length D(mm)	分?jǐn)嗄芰?BR> Rated breaking Current
1A	XRNPB11-20/36	HHM30 375 11.1	Φ39.6	63KA
2A	XRNPB11-20/36	HHM30 375 11.2	Φ39.6	63KA
3A	XRNPB11-20/36	HHM30 375 11.3	Φ39.6	63KA

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
L=465 mm	AC 40.5 kV	后備保護Back up	IEC60282-1、IEC60644

額定電流 Rated Current	開爾泰型號 Kaiert Type	尺寸Length D(mm)	分?jǐn)嗄芰?BR> Rated breaking Current
0.2A	XRNPB12-40.5	Φ25	63KA
0.5A	XRNPB12-40.5	Φ25	63KA
1A	XRNPB12-40.5	Φ25	63KA
2A	XRNPB12-40.5	Φ25	63KA
3.15A	XRNPB12-40.5	Φ25	63KA

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
L=359 mm	AC 20/36 kV	后備保護Back up	IEC60282-1、IEC60644

額定電流 Rated Current	開爾泰型號 Kaiert Type	SIBA Type	尺寸Length D(mm)	分?jǐn)嗄芰?BR> Rated breaking Current
1A	XRNPB13-20/36	HHM30 381 11.1	Φ25	63KA
2A	XRNPB13-20/36	HHM30 381 11.2	Φ25	63KA
3A	XRNPB13-20/36	HHM30 381 11.3	Φ25	63KA

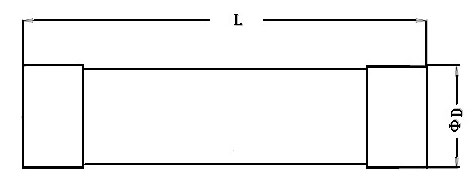

Dimensions 安裝尺寸 (mm):

Time Current Characteristics 時間---電流特性曲線:

CUT OFF Current Diagram截?cái)嚯娏魈匦郧€：
