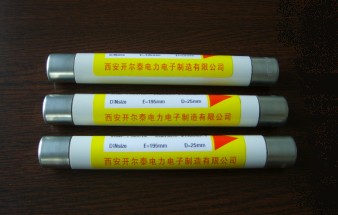

產品展示 >> 互感器保護 >> XRNPB-10KV/24KV |
|
 |
Ratings 等級: Volts 電壓: 10/24KV AC ; Amps 電流: 1~5A .Breaking Capacity 分斷能力: 50kA - 63kA.
產品可作為電壓互感器的過載或短路保護。
|
| 技術參數
|
| 尺寸DIN Size |
額定電壓Rated voltage |
類別Class |
標準Standard |
| Ｌ=442 mm |
AC 10/24 kV |
后備保護Back up |
IEC60282-1、IEC60644 |
|
額定電流
Rated Current |
開爾泰型號
Kaiert Type |
SIBA Type |
尺寸Length
D(mm) |
分斷能力
Rated breaking Current |
0.5A |
XRNPB9-10/24 |
30 006 13.0.5 |
Φ53 |
63KA |
1A |
XRNPB9-10/24 |
30 006 13.1 |
Φ53 |
63KA |
2A |
XRNPB9-10/24 |
30 006 13.2 |
Φ53 |
63KA |
2.5A |
XRNPB9-10/24 |
30 006 13.2.5 |
Φ53 |
63KA |
3.15A |
XRNPB9-10/24 |
30 006 13.3.15 |
Φ53 |
63KA |
| 4A |
XRNPB9-10/24 |
30 006 13.4 |
Φ53 |
63KA |
5A |
XRNPB9-10/24 |
30 006 13.5 |
Φ53 |
63KA |
|
| |
| 尺寸DIN Size |
額定電壓Rated voltage |
類別Class |
標準Standard |
| Ｌ=292 mm |
AC 10/24 kV |
后備保護Back up |
IEC60282-1、IEC60644 |
額定電流
Rated Current |
開爾泰型號
Kaiert Type |
SIBA Type |
尺寸Length
D(mm) |
分斷能力
Rated breaking Current |
0.5A |
XRNPB10-10/24 |
30 180 13.0.5 |
Φ67 |
63KA |
1A |
XRNPB10-10/24 |
30 180 13.1 |
Φ67 |
63KA |
2A |
XRNPB10-10/24 |
30 180 13.2 |
Φ67 |
63KA |
2.5A |
XRNPB10-10/24 |
30 180 13.2.5 |
Φ67 |
63KA |
| 3.15A |
XRNPB10-10/24 |
30 180 13.3.15 |
Φ67 |
63KA |
| 4A |
XRNPB10-10/24 |
30 180 13.4 |
Φ67 |
63KA |
| 5A |
XRNPB10-10/24 |
30 180 13.5 |
Φ67 |
63KA |
|
| |
Dimensions 安裝尺寸 (mm): |
 |
| |
Time Current Characteristics 時間---電流特性曲線: |
 |
CUT OFF Current Diagram截斷電流特性曲線： |
 |
|
|
