產品展示 >> 電容器保護 >> XRNCBM-8.3KV

　　Ratings 等級: Volts 電壓: 8.3KV AC ; Amps 電流 6.3~125A .Breaking Capacity 分斷能力: 50kA - 63kA.
　　產品可與負荷開關、真空接觸器等配套使用，廣泛應用于電力變壓器及其它電力設備的過載或短路保護。

額定電壓Rated voltage	螺栓 Thread	類別Class	標準Standard
AC 8.3 kV	M12	后備保護Back up	IEC60282-1、IEC60549

開爾泰型號 Kaiert Type	額定電流 Rated Current	SIBA Type	尺寸Length L1(mm)	尺寸Length L2(mm)	尺寸Length L3(mm)	尺寸Length D(mm)	分斷能力 Rated breaking Current
XRNCBM3-8.3	6.3A	30 387 21.6.3	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	10A	30 387 21.10	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	16A	30 387 21.16	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	20A	30 387 21.20	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	25A	30 387 21.25	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	31.5A	30 387 21.31.5	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	40A	30 387 21.40	254	315	290	Φ63.5	63KA
XRNCBM3-8.3	50A	30 388 21.50	359	420	395	Φ63.5	63KA
XRNCBM3-8.3	63A	30 388 21.63	359	420	395	Φ63.5	63KA
XRNCBM3-8.3	80A	30 388 21.80	359	420	395	Φ63.5	63KA
XRNCBM3-8.3	100A	30 388 21.100	359	420	395	Φ63.5	63KA
XRNCBM3-8.3	125A	30 388 21.125	359	420	395	Φ63.5	63KA

額定電壓Rated voltage	螺栓 Thread	類別Class	標準Standard
AC 8.3 kV	M16	后備保護Back up	IEC60282-1、IEC60549

開爾泰型號 Kaiert Type	額定電流 Rated Current	SIBA Type	尺寸Length L1(mm)	尺寸Length L2(mm)	尺寸Length L3(mm)	尺寸Length D(mm)	分斷能力 Rated breaking Current
XRNCBM4-8.3	6.3A	30 405 21.6.3	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	10A	30 405 21.10	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	16A	30 405 21.16	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	20A	30 405 21.20	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	25A	30 405 21.25	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	31.5A	30 405 21.31.5	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	40A	30 405 21.40	254	315	290	Φ63.5	63KA
XRNCBM4-8.3	50A	30 405 21.50	359	420	395	Φ63.5	63KA
XRNCBM4-8.3	63A	30 405 21.63	359	420	395	Φ63.5	63KA
XRNCBM4-8.3	80A	30 405 21.80	359	420	395	Φ63.5	63KA
XRNCBM4-8.3	100A	30 405 21.100	359	420	395	Φ63.5	63KA
XRNCBM4-8.3	125A	30 405 21.125	359	420	395	Φ63.5	63KA

額定電壓Rated voltage	類別Class	標準Standard
AC 8.3 kV	后備保護Back up	IEC60282-1、IEC60549

開爾泰型號 Kaiert Type	額定電流 Rated Current	SIBA Type	尺寸Length L1(mm)	尺寸Length L2(mm)	尺寸Length L3(mm)	尺寸Length D(mm)	分斷能力 Rated breaking Current
XRNCM2-8.3	6.3A	30 411 21.6.3	254	354	304	Φ63.5	63KA
XRNCM2-8.3	10A	30 411 21.10	254	354	304	Φ63.5	63KA
XRNCM2-8.3	16A	30 411 21.16	254	354	304	Φ63.5	63KA
XRNCM2-8.3	20A	30 411 21.20	254	354	304	Φ63.5	63KA
XRNCM2-8.3	25A	30 411 21.25	254	354	304	Φ63.5	63KA
XRNCM2-8.3	31.5A	30 411 21.31.5	254	354	304	Φ63.5	63KA
XRNCM2-8.3	40A	30 411 21.40	254	354	304	Φ63.5	63KA
XRNCM2-8.3	50A	30 412 21.50	359	459	409	Φ63.5	63KA
XRNCM2-8.3	63A	30 412 21.63	359	459	409	Φ63.5	63KA
XRNCM2-8.3	80A	30 412 21.80	359	459	409	Φ63.5	63KA
XRNCM2-8.3	100A	30 412 21.100	359	459	409	Φ63.5	63KA
XRNCM2-8.3	125A	30 412 21.125	359	459	409	Φ63.5	63KA

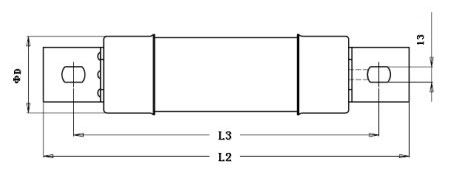

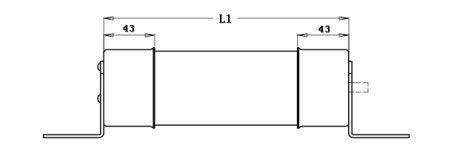

XRNCBM3、XRNCBM4—Dimensions 安裝尺寸 (mm):

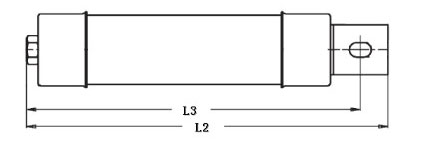

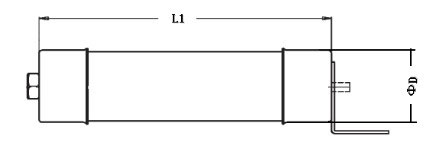

XRNCM2—Dimensions 安裝尺寸 (mm):

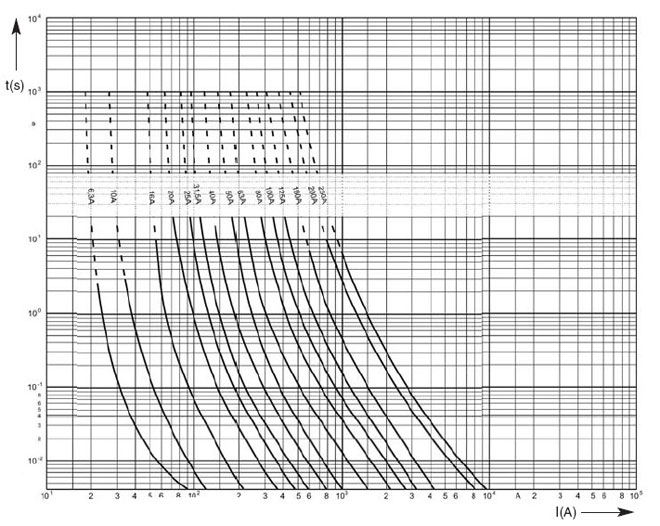

Time Current Characteristics 時間---電流特性曲線:

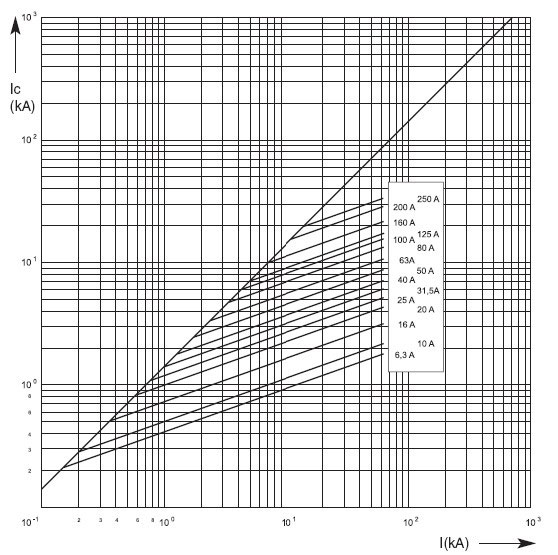

CUT OFF Current Diagram截斷電流特性曲線：
